Quantas vezes, viajando pelas rodovias, já nos deparamos com aquelas bolas laranjas penduradas nos cabos de alta tensão, parecendo bolas de basquete, e nos perguntamos: o que são e para que servem? Para o público em geral, a resposta mais rápida é que elas são esferas de sinalização visual, projetadas para evitar que aeronaves colidam com os fios.
Porém, para nós, profissionais do setor elétrico, essas esferas sinalizadoras representam muito mais do que um simples aviso visual. Por trás dessa instalação aparentemente simples, existe uma complexa engenharia de materiais, cálculos de esforços estruturais na linha e um cumprimento de normas técnicas para garantir tanto a segurança aérea quanto a integridade física da própria linha de transmissão.
Para que servem as esferas sinalizadoras na prática?

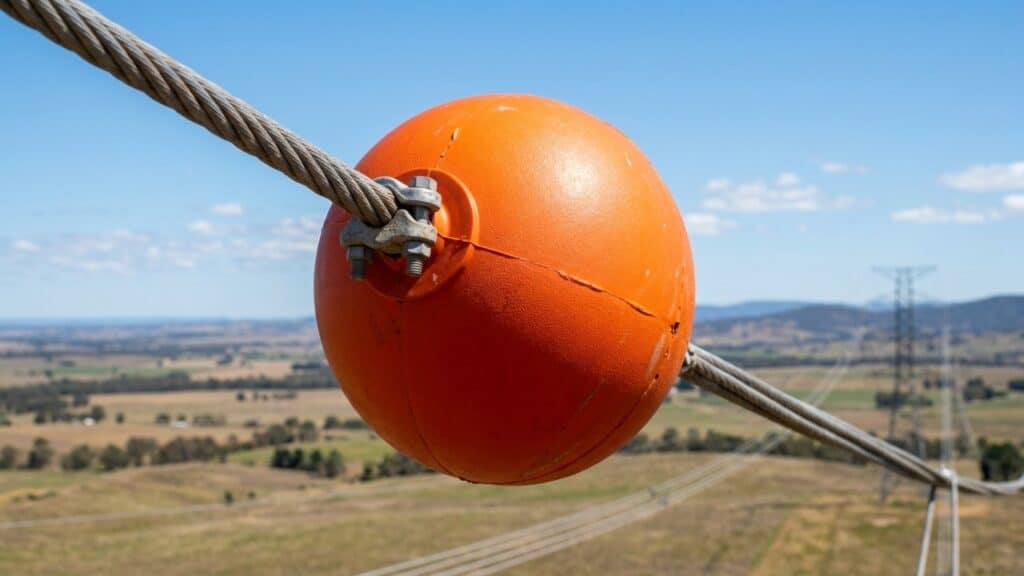

As linhas de transmissão cruzam frequentemente rodovias, ferrovias, dutos e lagos, locais que muitas aeronaves utilizam como referência de voo visual ou até mesmo como áreas para pouso em situações de emergência. Os cabos da linha possuem espessuras finas e, vistos de cima ou de longas distâncias, facilmente se confundem com as variadas paisagens. Para mitigar esse risco de “camuflagem” e evitar que as aeronaves colidam com o sistema de transmissão, são instaladas as esferas sinalizadoras diurnas, posicionadas nos cabos-guarda (para-raios), que representam o ponto mais alto das linhas.
O que dizem as normas da ABNT sobre a sinalização?
A instalação e especificação dessas esferas não ocorrem de forma aleatória. Todo o setor elétrico brasileiro é regido por diretrizes que padronizam a eficiência da sinalização e o cumprimento dessas normativas. As diretrizes são orientadas, primariamente, por três normas essenciais da ABNT (Associação Brasileira de Normas Técnicas):
ABNT NBR 15237:2005
Esta norma estabelece os requisitos de fabricação das esferas de sinalização, definindo os materiais permitidos, as especificações de coloração e os métodos de ensaio aplicáveis, incluindo testes de resistência mecânica, resistência ao intemperismo (ação UV) e propriedades dielétricas. O equipamento deve apresentar diâmetro externo nominal de 600 mm, com tolerância de ± 10 mm. Quanto à sinalização visual, as esferas sinalizadoras devem ser fabricadas na cor laranja, conforme a notação Munsell 2.5 YR 6/14 (ou BSI 381C nº 557), ou na cor vermelha, sob a notação Munsell 5 R 4/14 (ou BSI 381C nº 537).
ABNT NBR 7276:2005
Esta norma aborda a sinalização de advertência em linhas aéreas, estabelecendo os critérios de aplicação e instalação do equipamento. O documento determina a obrigatoriedade da sinalização nos seguintes cenários:
- Em cabos posicionados a uma altura igual ou superior a 150 m;

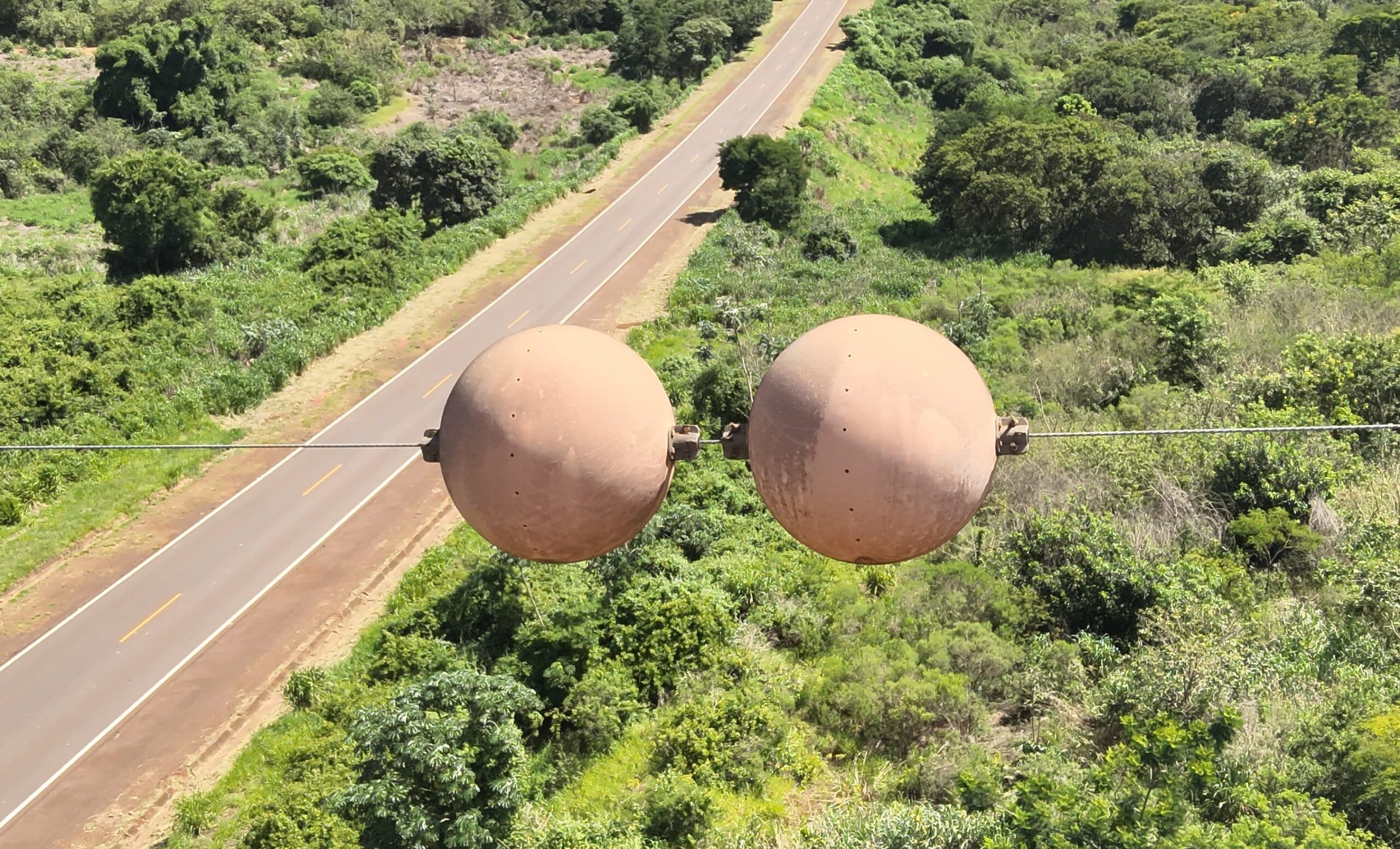

- Em travessias sobre rodovias, ferrovias, dutos, rios e lagos;
- Em linhas de transmissão situadas no interior ou nas proximidades de aeródromos e heliportos.
Além de prever essas condições topográficas e geográficas, a norma define os requisitos técnicos de posicionamento, espaçamento máximo entre as esferas ao longo do vão e as regras para a alternância de cores, de modo a garantir o contraste visual ideal em diferentes fundos de paisagem.
ABNT NBR 5422:2024
É a norma principal para o Projeto de Linhas Aéreas de Transmissão. Em sua recente atualização, a norma trouxe refinamentos importantes, incluindo diretrizes mais claras sobre o cálculo de esforços mecânicos adicionais que as esferas impõem aos cabos. Também atualizou critérios de distanciamento e segurança em relação às faixas de servidão.
Os 4 defeitos mais graves em esferas sinalizadoras
Mesmo fabricadas com polímeros robustos e projetadas para durar, as esferas sinalizadoras sofrem desgaste natural. Elas permanecem expostas a condições climáticas extremas, oscilações térmicas e fortes vibrações eólicas transmitidas pelos cabos. Durante as rotinas de manutenção preditiva e corretiva, as equipes em campo frequentemente encontram defeitos como:
- Escorregamento para o centro do vão: Problema gerado pelo afrouxamento das garras de fixação somado à vibração contínua do cabo. Quando as esferas escorregam, o espaçamento normativo é desconfigurado, comprometendo a segurança da sinalização.

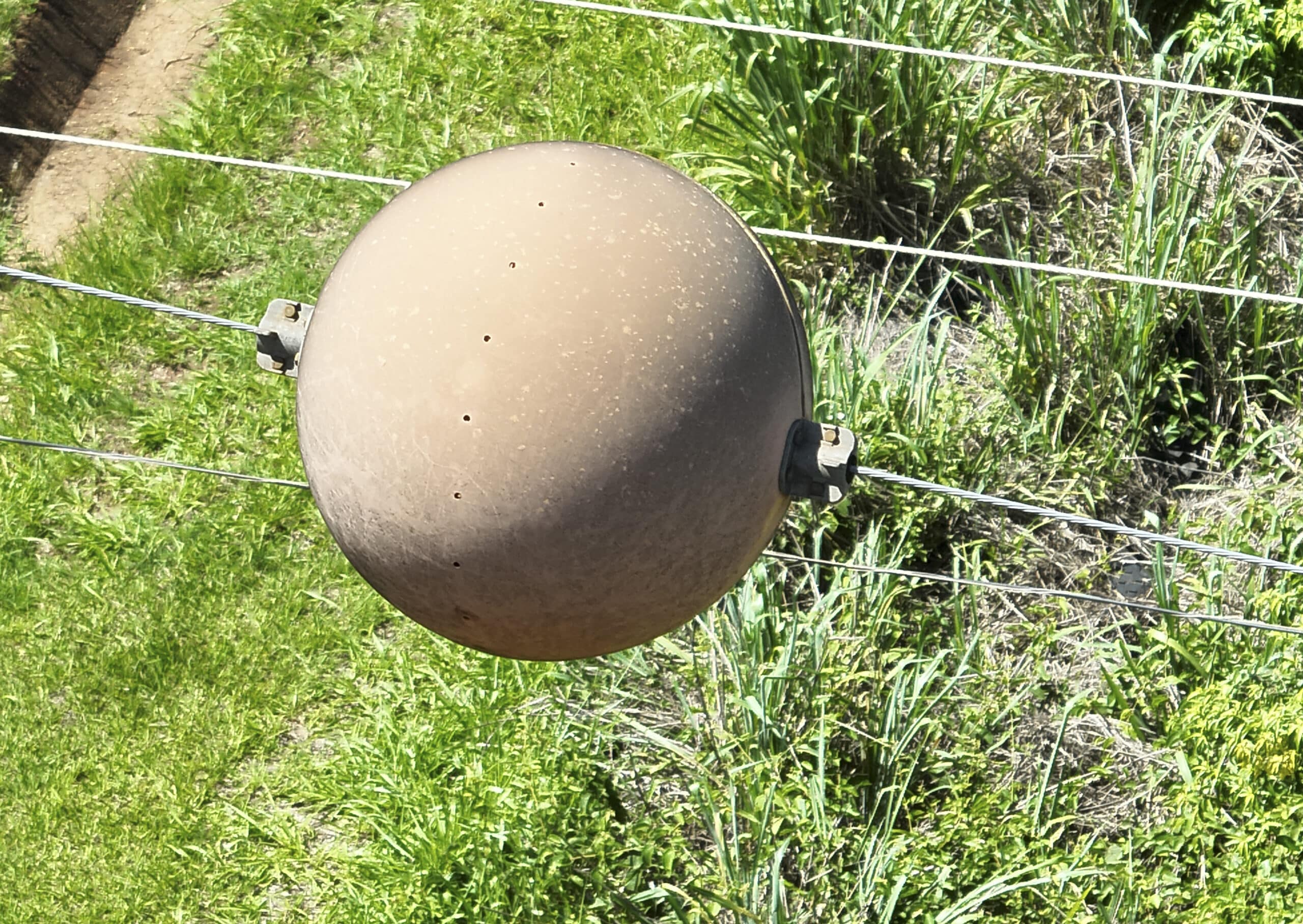

- Degradação e Desbotamento (Ação de Raios UV): A incidência direta e contínua do sol promove o ressecamento do polímero, causando a quebra estrutural e o desbotamento da cor. Isso diminui a eficácia do equipamento, que passa a não oferecer mais o contraste visual necessário.

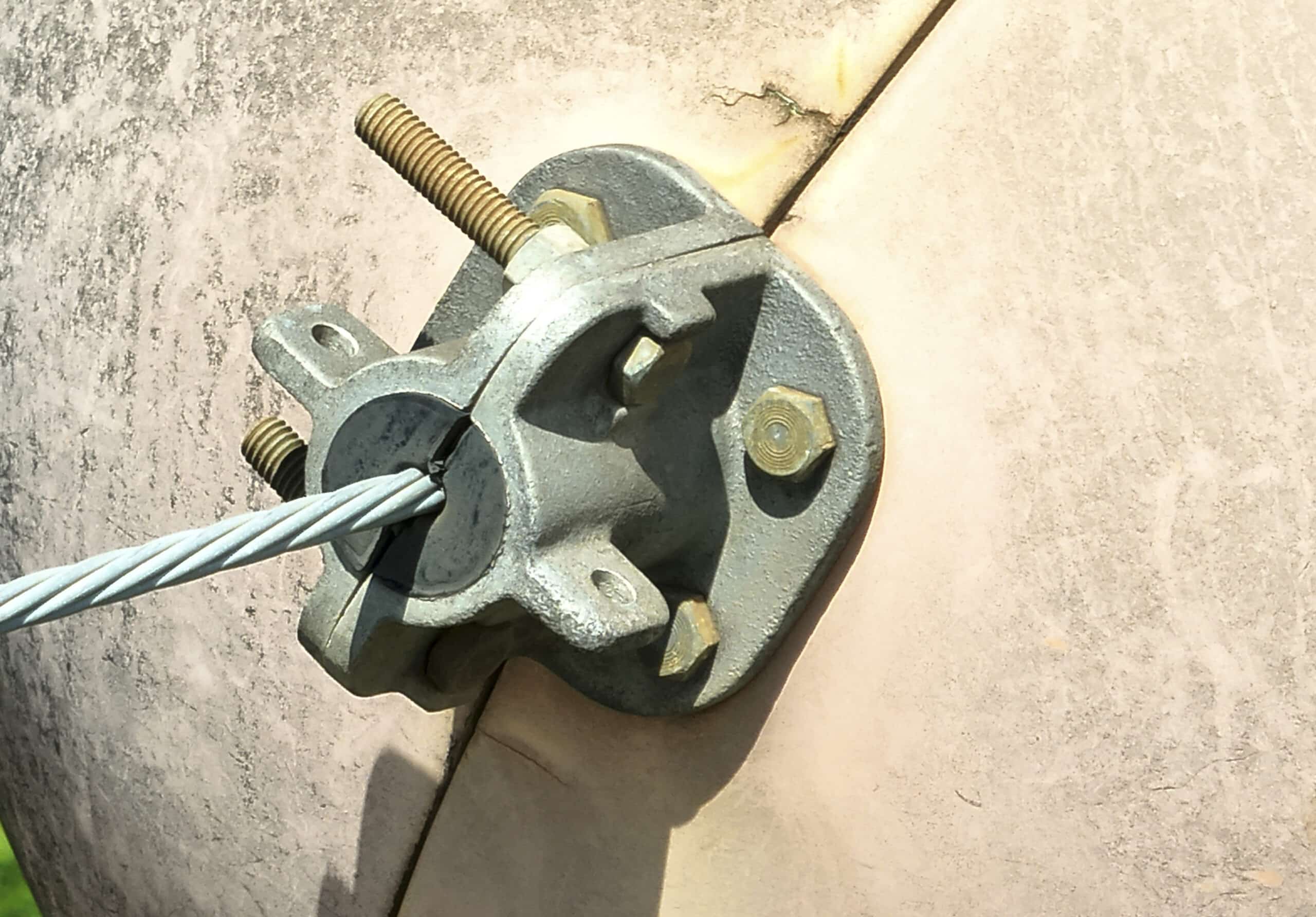

- Desgaste e rompimento dos fios do cabo para-raios: Quando a mordaça da esfera sinalizadora perde o torque correto de aperto, o movimento da peça sobre o cabo cria atrito. Com o tempo, esse desgaste abrasivo rompe os fios de alumínio ou aço do condutor, podendo levar à ruptura completa do cabo guarda.
- Trincas e fissuras na estrutura da esfera: Geralmente são causadas pela fadiga do material, resultante das constantes oscilações térmicas somadas ao ressecamento provocado pela exposição extrema aos raios UV. A presença de trincas é um risco grave que compromete a estrutura da esfera sinalizadora e permite, por exemplo, o acúmulo de água da chuva no interior da esfera, o que aumenta consideravelmente o peso sobre o cabo e altera a curvatura do vão.
É frente a esses desafios que a atuação especializada se torna um diferencial para a gestão do ativo. A Energy oferece soluções completas para prevenir e corrigir essas falhas em campo, realizando a instalação, inspeção, revitalização e substituição de esferas sinalizadoras. Através de serviços de inspeção visual e fotográfica, principalmente por meio de drones de alta resolução, nossa engenharia consegue diagnosticar esferas degradadas, presilhas soltas e sinais incipientes de abrasão nos condutores. A partir desse mapeamento, nossas equipes atuam na melhor solução, assegurando que tudo seja executado dentro dos padrões normativos. Ao aliar esse diagnóstico a planos estratégicos de manutenção, a Energy garante que o seu ativo não apenas obedeça a todas as normativas da ABNT, mas também opere com confiabilidade e segurança.
Uma curiosidade histórica: Como surgiram as Esferas Sinalizadoras?
Você já parou para pensar em quem teve a ideia de pendurar essas esferas gigantes nos cabos de alta tensão? Essa tecnologia, que hoje salva vidas no mundo todo, surgiu de um susto real durante um voo.
No início da década de 1970, o então governador do estado do Arkansas (EUA), Winthrop Rockefeller, estava aterrissando em um avião quando percebeu, alarmado, o quão perigosamente imperceptíveis as linhas de transmissão eram para a aeronave. Imediatamente após o pouso, ele exigiu que o diretor do Departamento de Aeronáutica do estado encontrasse uma forma de tornar os fios visíveis aos pilotos.
O diretor reuniu uma equipe técnica e o engenheiro Jack Rutledge desenvolveu a solução: esferas coloridas e robustas o suficiente para serem fixadas nos cabos sem que deslizassem com a força dos ventos. A inovação foi tão eficaz que, já na década de 1980, o equipamento se tornou padrão exigido pela agência de aviação americana (FAA)
No Brasil, as esferas começaram a ser adotadas à medida que a infraestrutura das grandes redes elétricas se expandia nas décadas seguintes, somada ao aumento do tráfego de helicópteros e aviação agrícola. A consolidação dessa tecnologia no país ocorreu de fato através da estruturação e exigências rigorosas das normas brasileiras. Um marco importante para a engenharia e fabricação nacional foi a consolidação da ABNT NBR 15237, publicada em 2005, que padronizou em todo o território nacional os materiais, dimensões e testes de resistência necessários para as esferas que vemos hoje.
Continue acompanhando o blog da Energy
A engenharia de infraestrutura elétrica e os protocolos de segurança do setor estão em contínuo desenvolvimento. Se você deseja continuar descobrindo as especificações técnicas, exigências normativas e as inovações que protegem a rede elétrica nacional, continue acompanhando as publicações no blog da Energy.
Aproveite para entrar em contato com nossos especialistas e compreender como nossas soluções de engenharia podem prolongar a vida útil e otimizar os ativos do seu sistema de transmissão.
Por Cristiano Morais
Fontes:
ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. ABNT NBR 5422: Projeto de linhas aéreas de transmissão e subtransmissão de energia elétrica — Procedimento. Rio de Janeiro: ABNT, 2024.
ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. ABNT NBR 7276: Sinalização de advertência em linhas aéreas de transmissão de energia elétrica — Procedimento. Rio de Janeiro: ABNT, 2005.
ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. ABNT NBR 15237: Esfera de sinalização diurna para linhas aéreas de transmissão de energia elétrica — Especificação e métodos de ensaio. Rio de Janeiro: ABNT, 2005.
CROW’S PATH. Orange balls on powerlines.
ENERGYBOT. A Rainbow of Safety: The Story Behind the Balls on Power Lines.
READER’S DIGEST. What Are the Balls on Power Lines?.
