As torres de transmissão são estruturas fundamentais para garantir o transporte seguro e contínuo de energia elétrica. Existem diferentes tipos de torres de transmissão, cada uma projetada para atender características específicas de terreno, esforços mecânicos e necessidades operacionais. Conhecer essas estruturas é essencial para planejar inspeções, definir estratégias de manutenção e evitar falhas que podem comprometer a confiabilidade do sistema elétrico.
Para gestores de manutenção e engenheiros eletricistas, aliar o conhecimento técnico sobre as estruturas à execução de intervenções é essencial para evitar paradas não programadas e aumentar a confiabilidade das linhas de transmissão. Neste artigo, abordaremos as principais classificações estruturais e funcionais das torres de transmissão e mostraremos como a Energy Engenharia executa a manutenção estratégica em campo para garantir a operação contínua desses ativos.
1. Tipos de Torres de Transmissão: Classificação Estrutural
As estruturas das torres de transmissão apresentam uma ampla diversidade de formatos e materiais, variando conforme a finalidade, o cenário de aplicação e as especificidades do projeto. A arquitetura de uma torre é definida com base em critérios topográficos, tensão da linha, logística, fatores ambientais e espaço disponível para a faixa de servidão. Os principais tipos construtivos são:
Torres Autoportantes
São estruturas rígidas formadas por perfis de aço treliçado que sustentam seu próprio peso e os esforços dos condutores de forma totalmente independente, descarregando as forças diretamente em suas fundações. São amplamente aplicadas em locais onde o espaço físico é restrito, pois sua base ocupa uma área de projeção relativamente pequena. Oferecem máxima confiabilidade contra torções mecânicas.
Torres Estaiadas
Possuem um tronco central (mastro) e dependem de cabos de aço de alta resistência, chamados de estais, fixados no solo para garantir sua estabilidade vertical. Apresentam um custo de fabricação menor por demandarem menos aço, porém exigem uma faixa de servidão muito mais ampla. São ideais para regiões planas ou rurais em linhas de extra-alta tensão.
Estruturas Monopolo
Compostas por um único poste robusto, geralmente de aço galvanizado poligonal ou concreto armado. Ocupam uma área de solo extremamente reduzida, sendo a principal escolha para perímetros urbanos adensados ou áreas com rigorosas restrições estéticas e ambientais. Possuem montagem mais rápida, mas requerem fundações profundas e especializadas.

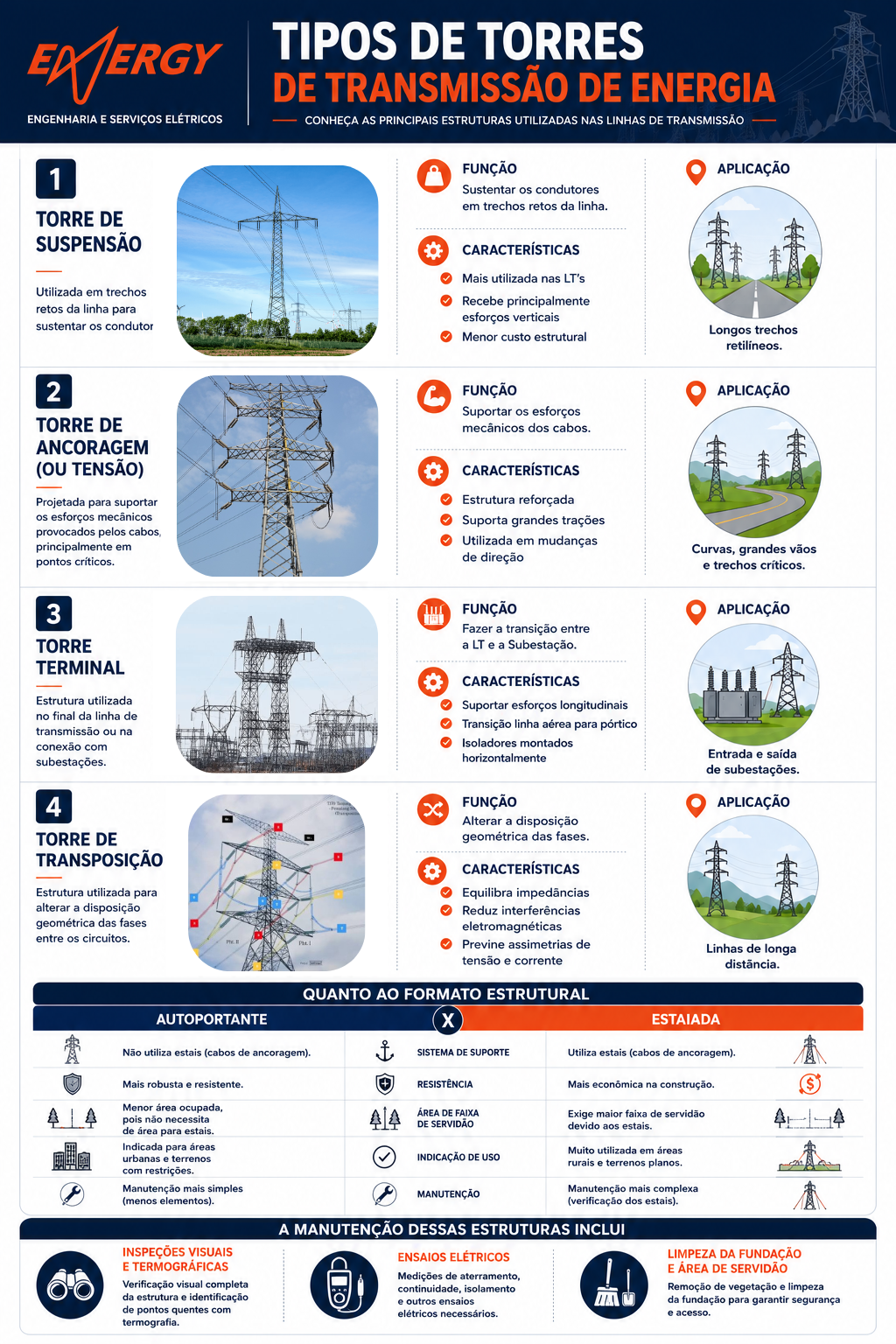

2. Tipos de torres de transmissão: classificação funcional
Independentemente do material ou do design estrutural, cada torre de transmissão possui uma função mecânica e elétrica específica dentro do traçado da linha:
Torres de Suspensão: Sua função é sustentar o peso dos cabos verticalmente em trechos retos. A torre de suspensão não retém tração, nela as cadeias de isoladores são montadas verticalmente, acompanhando o balanço longitudinal da rede.
Torres de Tensão (ou Ancoragem): São dimensionadas para suportar esforços mecânicos longitudinais e transversais. Nessas estruturas, os cabos condutores são seccionados e mantidos sob tração mecânica por meio de cadeias de isoladores montadas na horizontal, cuja função é isolar falhas e evitar colapsos sequenciais ao longo do circuito elétrico. São utilizadas para suportar vãos maiores e manter as distâncias regulamentares, essas estruturas também são aplicadas como torres de cruzamento ou travessia.
Torres Terminais: Estruturas localizadas nas extremidades de uma linha de transmissão, posicionadas antes da entrada em subestações. A sua função é suportar a resultante mecânica unilateral dos condutores, devido à ausência de um vão oposto para equilibrar os esforços longitudinais. Nessas estruturas, as cadeias de isoladores são montadas horizontalmente para a fixação dos cabos que realizam a transição entre a linha aérea e os pórticos da subestação.
Torres de Transposição: São estruturas empregadas para alterar fisicamente a disposição geométrica das fases de um circuito trifásico ao longo do traçado. A função dessa mudança de posição dos cabos é promover o balanceamento das impedâncias indutivas e capacitivas do sistema. Esse arranjo assegura que todas as fases apresentem a mesma reatância média, o que previne assimetrias de tensão e corrente na operação da rede elétrica.
A Manutenção Estratégica como Garantia de Confiabilidade
A diversidade estrutural e funcional das torres de transmissão exige um planejamento de manutenção alinhado aos parâmetros de projeto da linha. A exposição a intempéries, poluição e esforços mecânicos contínuos requer inspeções preditivas e intervenções técnicas.
Na Energy Engenharia, atuamos na mitigação de falhas estruturais e elétricas por meio de:
Inspeções Visuais e Técnicas: Realizamos análises das estruturas em campo para identificar problemas como desgaste de ferragens, oxidação ou deformações. O objetivo é mapear não conformidades e avaliar a integridade física das torres e seus componentes antes que afetem a integridade da estrutura.
Medições de Aterramento e Ensaios Elétricos: Avaliamos a resistência da malha de terra nas fundações das torres e executamos testes preditivos e preventivos. Este procedimento assegura a dispersão correta de correntes e previne falhas ou desligamentos decorrentes de descargas atmosféricas e surtos de tensão.
Manutenção Preventiva e Corretiva: Executamos a substituição e o reparo de componentes degradados. Realizamos também serviços na faixa de servidão, como o aceiro da vegetação na linha e o aterramento de cercas, para adequação e proteção das instalações.
Esses serviços são executados tanto em linha morta quanto em linha viva. A principal vantagem da intervenção em linha viva é a possibilidade de realizar as manutenções com a rede totalmente energizada. O método evita o desligamento do circuito, assegurando a continuidade do fornecimento e prevenindo perdas operacionais e interrupções nas atividades do cliente.
O Futuro do Projeto de Torres de Transmissão: O que mudou na NBR 5422?
A estabilidade das estruturas em campo depende da aplicação das normas técnicas vigentes durante a etapa de projeto. A engenharia elétrica brasileira passou por uma atualização recente da ABNT NBR 5422, a norma que estabelece as diretrizes para o projeto de linhas aéreas de transmissão.
O setor substituiu as premissas de cálculo determinístico por um modelo de dimensionamento baseado em confiabilidade, alterando o método de cálculo das cargas de vento e do comportamento mecânico de torres e cabos.
Continue acompanhando o blog da Energy
Entender os diferentes tipos de torres de transmissão é apenas uma parte da engenharia envolvida na confiabilidade das linhas elétricas.
Nos próximos conteúdos, vamos abordar temas que impactam diretamente a operação das empresas, como a nova ABNT NBR 5422, inspeções especializadas, linha viva,
termografia, SPDA e outras soluções que ajudam a aumentar a segurança e a disponibilidade dos ativos.
